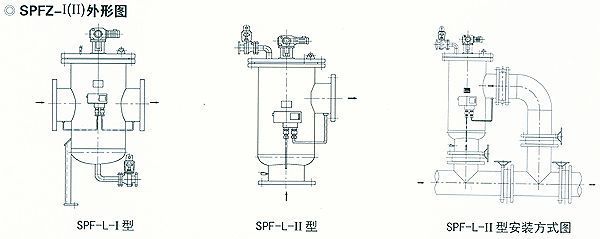

刷式自清洗過濾器SPFZ—Y，SPFZ—L—I(Ⅱ)型
※刷式自清洗過濾器為全自動自清洗電動裝置，可減少維修保養費用。并對下游設備進行安全保護?！⑹阶郧逑催^(guò)濾器采用節省空間的最精密設計，線型結構?！⑹阶郧逑催^(guò)濾器采用高精度，高強度楔形濾網，過濾精度可由100～3000微米?！⑹阶郧逑催^(guò)濾器清洗方式簡單，不銹鋼刷式?！⑹阶郧逑催^(guò)濾器反洗時不斷流?！⑹阶郧逑催^(guò)濾器反洗水量極少，不超過總流量的1％。※刷式自清洗過濾器適用于大流量，污染程度高的場合。
應用領域 ※環保水處理 ※鋼鐵工業 ※冶金工業 ※化學工業 ※塑料工業 ※農業灌溉
工作原理 過 濾：流體從進口流入，從過濾器內楔形濾筒細小的縫隙中流出，雜質微粒很容易被截留下來，雜質微粒在濾網表面積聚時，會(huì )產生壓差。清 洗：當進出口壓差達到0.5kg／cm2時，過濾器的反洗系統會(huì )開始自動工作。操作由設置在本體上的壓差控制器，電動排污閥及靠馬達帶動的一個能旋轉的不銹鋼清洗刷，雜質微粒很容易被鋼刷刷下來，然后經排污閥排出，反洗時間持續15秒，反洗時不斷流。控 制：
|
******流量
|
1000m3/h
|
依據過濾精度及雜質含量可向本公司咨詢，
|
|
最小工作壓力
|
0.2MPa(g)
|
我公司提供最適合的機型.
|
|
******工作壓力
|
1.6MPa(g)
|
|
|
進出口通徑
|
DN50～DN400
|
特殊要求可定制
|
|
最高工作溫度
|
80℃
|
法蘭標準HG20592-97，特殊要求可定制
|
|
過濾精度
|
100～3000μm
|
特殊要求可定制
|
|
濾網材質
|
可根據要求定做304，316或316L不銹鋼
|
|
|
設備材質
|
可根據要求定做碳鋼或304,316,316L，不銹鋼
|
|
|
電機功率
|
0.37～0.75KW
|
|
|
電源電壓
|
380V，50Hz，3相
|
|
|
反洗流量
|
小于總流量的1%
|
|
|
反洗時間
|
15 秒
|
|
|
反洗壓差
|
0.5kg/cm2
|
可根據工藝要求自行設定
|
安裝尺寸表(SPFZ-Y型)
|
公稱直徑
|
安裝尺寸
|
排 污 閥
|
參考流量m3/h
|
|
L
|
H
|
|
DN50
|
600
|
400
|
DN20
|
25
|
|
DN65
|
600
|
450
|
DN20
|
30
|
|
DN80
|
700
|
500
|
DN20
|
50
|
|
DN100
|
800
|
550
|
DN25
|
80
|
|
DN125
|
900
|
600
|
DN25
|
125
|
|
DN150
|
950
|
650
|
DN25
|
150
|
|
DN200
|
1050
|
650
|
DN32
|
200
|
|
DN250
|
1250
|
750
|
DN40
|
380
|
|
DN300
|
1500
|
1020
|
DN40
|
500
|
|
DN350
|
1800
|
1240
|
DN50
|
800
|
|
DN400
|
1800
|
1310
|
DN50
|
1000
|
|
 |
注：表中流量值為水流量值
說明：由于物料特性各不相同，我們將根據相關參數定性設計，請詳細提供以下參數(流量m3／h、過濾精度u m、壓力Mpa、密度ks／m3、粘度CP)并致電本公司索取相關產品安裝圖。
當不同的壓力通過過濾網達到預定值時，差壓控制器就會(huì )發信號給PLC控制器，控制器便啟動馬達及排污閥，開始清冼，如出現故障，一直有壓降，過濾器將一直處于清洗狀態并發出報警信號，反洗操作的持續時間被控制在5分鐘內。
|
